生活中人们对家庭自动化的产品已经很熟悉，但是对这些产品里运用的无线模块应该还有些陌生，下面，小编就带你了解一下无线模块设计。

就拿其中一款nRF24L01+M来说吧，nRF24L01+M模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制，工作在2400‐2483M的国际通用ISM 频段，最高调制速率可达 2MBPS。

一：特性

->工作频率 2400‐2483M，共 125 个工作频道，符合国际通用 ISM 法规.

-> FSK/GSK 调制

-> 支持 2M 的高速数据传输，减少发射时间，降低平均功耗。

-> 当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗收 .

-> 自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制.

-> 自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程.

-> 内置硬件 CRC 检错和点对多点通信地址控制.

-> 数据包传输错误计数器及载波检测功能可用于跳频设置.

-> 可同时设置六路接收通道地址，可选择性的打开接收通道.

-> 自动存储未收到的应答信号的数据包.

二：应用范围

->  无线遥控

->  家庭自动化

->  智能玩具

->  游戏无线控制器

->  无线传感器

->  无线语音

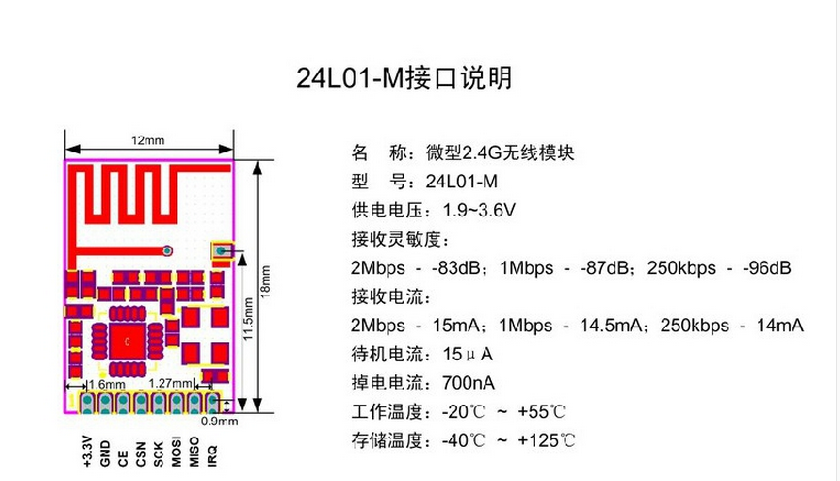

二：模块尺寸及脚位定义

                                    SI24R1 无线模块（半孔模块）尺寸

看完上面的无线模块设计，是不是对无线模块产品有了更深一步的了解呀，如果您或者您身边的朋友有无线模块这方面的需求，欢迎来
