nRF24L01无线模块 经典款

产品分类: NRF24L01无线模块
    产品简介: nRF24L01+模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制,工作在2400‐2483M的国际通用ISM 频段,调制速率可达 2MBPS。
    订购热线:131-4994-3114


      NRF24L01无线模块










      模块概述

      nRF24L01无线模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制,工作在24002483M的国际通用ISM 频段,调制速率可达 2MBPSSi24R1 集成了所有与 RF 协议相关的高速信号处理部分,如:自动重发丢失数据包和自动产生应答信号等,模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟,内部有 FIFO 可以与各种高低速微处理器接口,便于使用低成本单片机。 该款nRF24L01无线模块大小 12*18mm1.27mm 间距的双排插针接口,使用内置 PCB 天线设计,开阔地1MBPS 速率下,收发10个字节的数据量测试距离约 70 米左右。


      一:特性

      ->工作频率 2400‐2483M,共 125 个工作频道,符合国际通用 ISM 法规.

      -> FSK/GSK 调制

      -> 支持 2M 的高速数据传输,减少发射时间,降低平均功耗。

      -> 当工作在应答模式通信时,快速的空中传输及启动时间,极大的降低了平均功耗收 .

      -> 自动重发功能,自动检查和重发丢失的数据包,重发时间及重发次数可软件控制.

      -> 自动应答功能,在收到有效数据后,模块自动发送应答信号,无须另行编程.

      -> 内置硬件 CRC 检错和点对多点通信地址控制.

      -> 数据包传输错误计数器及载波检测功能可用于跳频设置.

      -> 可同时设置六路接收通道地址,可选择性的打开接收通道.

      -> 自动存储未收到的应答信号的数据包.


      二:应用范围

      -> 无线遥控

      -> 机器人控制

      -> 家庭自动化

      -> 智能玩具

      -> 游戏无线控制器

      -> 无线传感器

      -> 无线语音


      三:模块尺寸及脚位定义

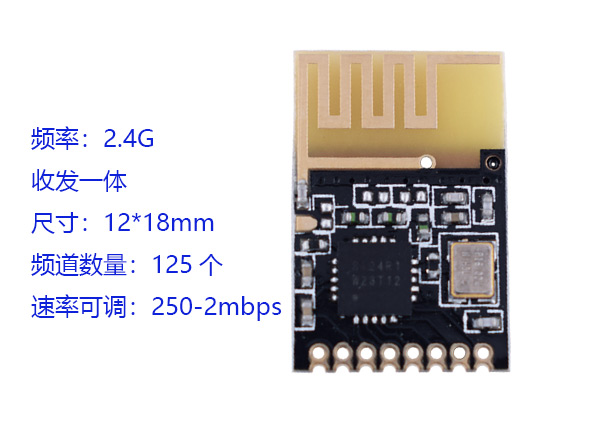

      SI24R1 无线模块(半孔模块)尺寸


      alt="NRF24L01无线模块"/>



      四:注意事项

      4.1 静电

      NRF24L01无线模块为静电敏感器件,使用时请注意静电防护,特别是在干燥的冬季 尽量不用收去触摸模块上的器件,以免造成不必要的损坏。

      4.2 电源

      无线模块推荐使用纹波小的直流电源,工作电压建议在 3.3V 工作。模块的接地要稳定可靠,地线尽量靠近电源总地。如使用开关电源的话,一定要加强退藕,以免开关电源的纹波和尖峰脉冲影响模块的工作特性。

      4.3 单片机

      如果模块工作在 3.3V 时,不考虑低功耗的话,可以直接和 5V 单片机系统连接,不过最好是加一个 4.7K 的隔离电阻。如果是连 51 系列的单片机 P0 口的话,请加 10K 的上拉电阻。另模块的 SPI 速率能支持到 10M,一般建议在 1M 或几百 K 的 SPI 速率即可。

      4.4 测试

      模块采用 PCB 天线,此天线容易受外部线路影响,使用时,此天线底下和周围请不要走线路或摆放器,可以的话尽量挖空。2.4G 频率比较高,各种材质均有一定的影响,一般的塑料影响不大,如有金属物体会产比较明显的影响,此时建议使用 SMA 馈线来外接 SMA 天线。
