一. 模块简述

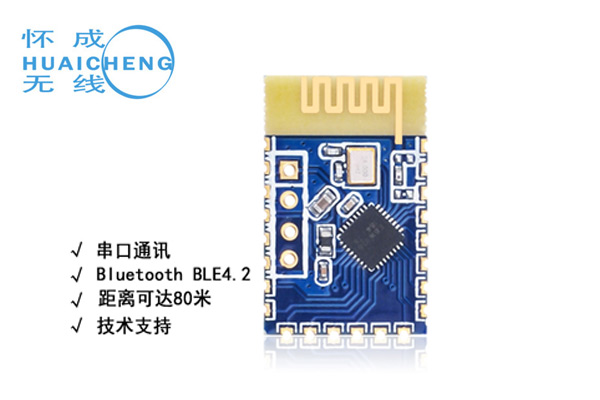

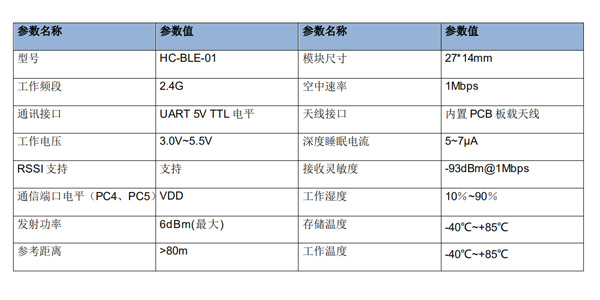

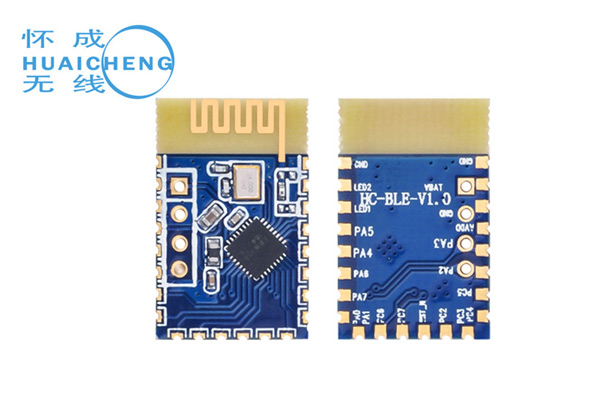

HC-BLE-01 蓝牙通信模块是新一代的基于 Bluetooth BLE4.2 蓝牙协议的低功耗数传模块。无线工作频段为 2.4GHz ISM，调制方式是 GFSK。模块发射功率可达 6dBm，接收灵敏度-93dBm，空旷环境下可以实现 80 米以上远距离通信。模块大小 HC-BLE-01 为 27mm×14mm，HC-BLE-03 为 22mm×14mm，集成了邮票封装孔和排针焊接孔，既可以贴片封装，也又可以焊接排针，很方便嵌入应用系统之内。模块 BLE 芯片，配置 78K SDRAM，芯片内部集成 4M 的 SPI Flash，支持 AT 指令，用户可根据需要更改主、从模式以及串口波特率、设备名称等参数，使用灵活。模块芯片集成 GPIO（14 个）、ADC、UART、 SPI、 I2C、 I2S、 PWM、 LED 众多应用接口。模块主要应用在数据透传和 BLE 产品开发，丰富的应用接口方便于产品二次开发。
