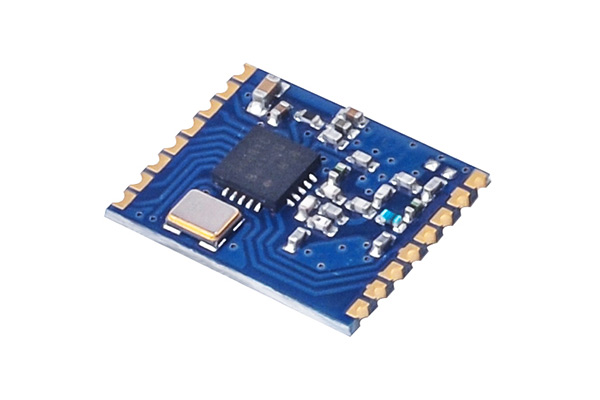

    产品简介: HC-SI4438 无线收发模块用 Silicon Labs 的 SI4438 高性能无线收发芯片设计,低功耗、距离远、业界体积最小。该款433无线模块集成了所有射频相关功能和器件,用户不需要对射频电路设计深入了解,就可以使用本模块轻易地开发出性能稳定、可靠性高的无线产品。
    订购热线:131-4994-3114

      技术指标


      1.工作电压  :1.8~3.6V                     12.通信信道    :255 个


      2.接收电流  :14mA                        13.接口形式    :4 线 SPI 接口


      3.发射电流  :80mA@20dBm                14.数字 RSSI 功能


      4.工作频率  :433MHz                       15.自动频率校正(AFC)


      5.发射功率  :+20dBm                       16.自动增益控制(AGC)


      6.接收灵敏度:-123dBm@1.2Kbps                  17.支持射频换醒功能(WOR)


      7.频率误差   :+/-5KHz                      18.低电压检测与温度传感器功能


      8.FIFO 空间 : TX FIFO 64Byte                  19.休眠电流  :1uA


      RX FIFO 64Byte


      9.数据速率  :100bps~500Kbps                  20.符合 IEEE 802.15.4g 标准


      10.调制方式 :FSK/GFSK/MSK/ASK                  21.外形尺寸:15.0*12.5*2.0(mm)


      11.工作温度 :-30℃~+75℃


      三、应用领域


      遥控

      工业控制

      安防报警

      智能家居

      数据采集

      医疗健康

      物联网

      工业自动化

      能耗监控


      四:模块尺寸及脚位定义

      引脚定义:

      名称

      描述

      RFVDD

      电源正极 1.8~3.3V

      TXRAMP

      外部 PA 输出,不用

      GPIO-0

      直连芯片 GPIO0 引脚

      GPIO-1

      直连芯片 GPIO1 引脚

      NIRQ

      中断输入引脚,产生中断时输出低电平

      SCLK

      串行时钟输入, 4 线 SPI 时钟引脚

      MISO

      数据输出,4 线 SPI 数据输出引脚

      MOSI

      数据输入,4 线 SPI 数据输入引脚

      NSEL

      选择输入,4 线 SPI 选择输入引脚

      GPIO-2

      直连芯片 GPIO2 引脚

      GPIO-3

      直连芯片 GPIO3 引脚

      SDN

      关闭功能,输入引脚。除关机模式的所有模式 SDN=0,当 SDN=1 时模块


      将被彻底关闭并且内部寄存器的内容将丢失

      NC

      无功能

      GND

      电源地

      ANT

      天线引脚,接 50 欧姆阻抗天线

      GND

      电源地


      五、使用注意事项


      1. 模块供电电压范围在1.8~3.6V之间,不能在这个范围之外,如果超过3.6V将会烧坏芯片,推荐工作电压3.3V.


      2. 模块接口采用半圆焊盘方式,所有GND引脚要和系统电路的逻辑地可靠连接。


      3. 天线部分要远离系统地。


      4. 没有集成硬件SPI接口的单片机也可以控制本模块,用普通I/O口模拟SPI的时序进行读写操作即可,SPI速率不要超过10MHZ.


      5. 如果是3.3V供电,可以直接和SI4438模块IO口连接。如果与5V供电单片机连接,一般推荐串接1-4.7K电阻,否则容易烧坏芯片。


      6.  GIPO0~GPIO3是通用数字I/O,可根据应用配置以产生需要的信号。
