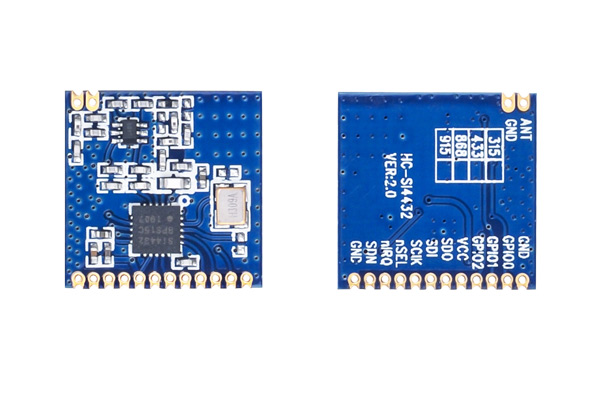

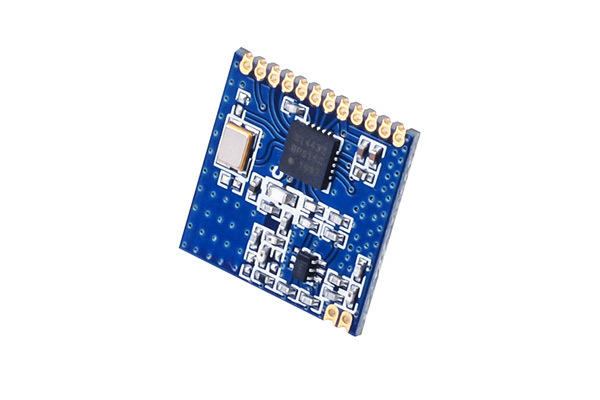

Si4432 FSK/GFSK/OOK 收发模块“穿墙王”无线模块

　　描述

　　SI4432TRS无线模块是采用Silicon Laboratories 的Si4432 芯片研发出的高性能、高稳定性的无线模块。SI4432是一款高度集成的无线ISM 频段收发芯片。他具有极高的接收灵敏度(-121 dBm),再加上业界领先的+20 dBm 的输出功率，素有“穿墙王”之称。本模块采用SI4432-B1版本的IC设计，性能稳定可靠，不死机。有效通讯距离800到1000米,低速率下最远到1800米。采用无铅制程，产品容易通过RHOS检测;谐波小，容易通过电磁干扰检测。小尺寸.该模块具有很高的性价比，是实际应用于100米到1000米之间的理想选择。

　　二、 特点

　　1、 频率范围：433/868(可定制240-930MHZ)

　　2、 灵敏度： 高达 -121dBm

　　3、输出功率：13dBm 30mA@+13dBm(发射) 100mA @ 20dBm

　　4、 数据传输率：0.123-256kbps

　　5、 调制模式：FSK，GFSK 和OOK

　　6、 供电：1.8-3.6 V

　　7、 超低耗关机模式

　　8、 数字接收信号强度指示(RSSI)

　　9、 定时唤醒功能

　　10、 天线自动匹配及双向开关控制

　　11、 可配置数据包结构

　　12、 前同步信号检测

　　13、 64 字节收发数据寄存器(FIFO)

　　14、 低电能检测

　　15、 温度感应和8 位模数转换器

　　16、 工作温度范围：-20 ~ +60°C

　　17、 集成稳压器

　　18、 跳频功能

　　19、 上电复位功能

　　20、 内置晶体误差调整功能

　　三、应用范围

　　无线点菜机、工业遥控、遥控遥测、排队系统、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线报警系统等

　　四、电气参数

　　1、 工作电压 ： 1.8V~3.6V

　　2、 工作温度 ： -40~85 °C

　　3、 接收电流 ： 18.5mA & 发射电流可达 80mA @20dBm

　　4、 频率范围 ： 428~438MHz,其他频率需定制

　　5、 FSK调制速率 ： 0.123~256kbps

　　6、 发射功率 ： 1~20dBm

　　7、 接收灵敏度 ： -120dBm @1200bps

　　8、 超低功耗 ： 在掉电模式为10Na(4.21ms); 在待机模式300nA ; 睡眠模式600nA (1.21ms ) ; 传感器模式245uA ; 接收电流18.5mA ;发射电流80mA .

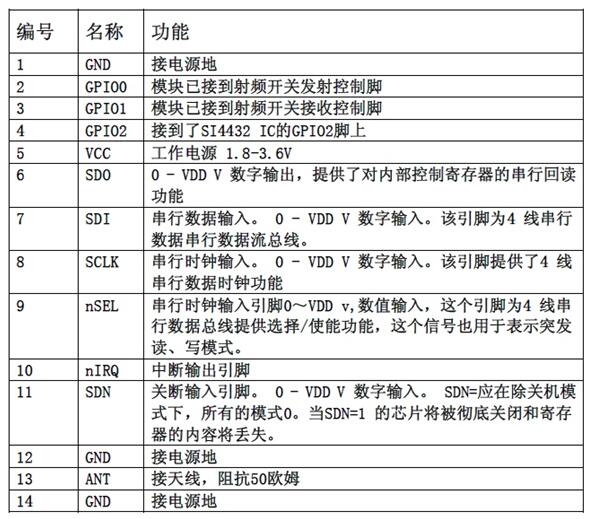

技术参数

　　【应用注意事项】

　　1、天线周围一定要开阔，远离电池、金属等，天线周围PCB禁止敷铜，必要的时候，PCB和天线重叠的部分要挖空或者打孔。

　　2、当设计的产品放在金属外壳、金属机柜时，必须用天线馈线把信号从天线引出来外接SMA天线或者吸盘天线，否则信号被金属外壳屏蔽而使距离大打折扣，要求距离远的，可使用高增益天线。

　　3、电源设计。电源是整个系统的心脏，设计时应重点考虑。si4432无线模块推荐工作电压3.3V，瞬态电流能提供200mA以上。

　　4、采用DCDC、LDO降压，还要考虑纹波和浪涌电流的冲击。纹波可以在接入模块电源的地方用LC网络处理;浪涌电流可以接大电容处理。

　　5、如果采用电池供电，应考虑电池的瞬态电流是否足够，推荐用锂电池 镍氢电池不推荐用干电池。

　　6、软件设计时，应尽量使用数据包通信，通信设置速率越低，距离越远。

　　7、当使用DEMO程序以外的通信速率通信时，应用参数计算工具，重新计算通信参数。并根据自己产品通信要求，适当调整。

　　8、做批量生产的产品时，如考虑产品的可测试性、可维修性、可替换性，应尽量小体积就用邮票孔接口模块。

　　9、模块各工作状态参数参考。具体可以参照SI4432芯片手册。
