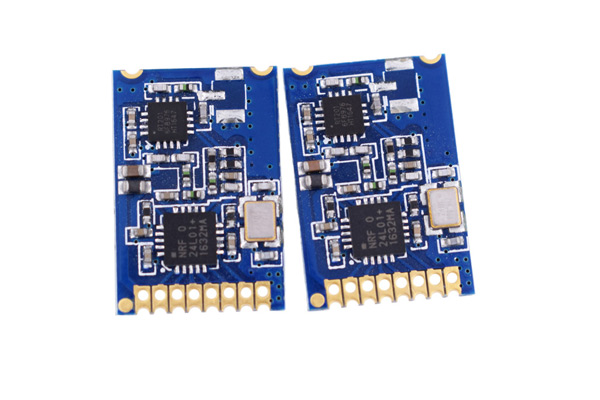

nrf24l01+pa无线模块+IPEX 100HW

产品分类： NRF24L01无线模块

产品简介： NRF24L01大功率无线模是一款2.4GHz、100mW、高速（空中速率可达到2Mbps）、高稳定性、工业级的无线收发一体数传模块。此款2.4G无线模块采用SI24R1射频芯片与RT201 功放芯片，内建LNA，接收灵敏度提高10dBm，工作在2.4GHz~2.5GHz的ISM频段。该模块输出接口为IPEX，超小体积，方便内嵌在产品里边。

订购热线：131-4994-3114

跟此产品相关的产品

: nrf24l01无线模块+IPEX+2; nrf24l01无线模块是采用 2.4G 无线收发 IC 设计的一款高性能 2.4G 无线收发模块,采用 GFSK 调制，工作在 2400‐2483M 的国际通用 ISM 频段，调制速率可达2MBPS。芯片集成了所有与 RF 协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟，内部有 FIFO 可以与各种低速微处理器接口，便于使用低成本单片机。模块大小 18*12mm，1.27mm 间距的双排插针接口，使用外置天线设计，开阔地 1MBPS 速率下，收发 10 个字节的数据量测试距离约 70 米左右。

: NRF24L01+IPEX+CZ模块; nRF24L01+模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制，工作在2400‐2483M的国际通用ISM 频段，调制速率可达 2MBPS。Si24R1 集成了所有与 RF 协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟，内部有 FIFO 可以与各种高低速微处理器接口，便于使用低成本单片机。模块大小 32*15.2mm，2.54mm 间距的双排插针接口，使用内置 PCB 天线设计，开阔地1MBPS 速率下，收发10个字节的数据量测试距离约 70 米左右。

: NRF24L01插针模块升级版; nrf24l01插针模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制，工作在2400‐2483M的国际通用ISM 频段，调制速率可达 2MBPS。集成了所有与 RF 协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟，内部有 FIFO 可以与各种高低速微处理器接口，便于使用低成本单片机。模块大小 29*15.2mm，2.54mm 间距的双排插针接口，使用内置 PCB 天线设计，开阔地1MBPS 速率下，收发10个字节的数据量测试距离约 70 米左右。

产品详情

概述

nrf24l01+pa无线模块是一款2.4GHz大功率无线模块，是一款100mW、高速 (空中速率可达到2Mbps)、高稳定性、工业级的无线收发一体数传模块。此款2.4G无线模块采用SI24R1射频芯片与RT201功放芯片，内建LNA，接收灵敏度提高10dBm，工作在2.4GHz~2.5GHz的ISM频段。该模块输出接口为IPEX，超小体积，方便内嵌在产品里边，20dBm发射功率。

产品特点

工业级应用极限距离可达2000米以上

工作频率范围，2.400GHz～2.525GHz

小体积，33x18mm，2.54mm双列直插封装

宽电压工作范围，1.8V~3.6V

工作温度范围，-40℃～+85℃

发射功率4级可调

数据传输速率支持 250Kbps、1Mbps、2Mbps

接收电流 23mA，20dBm 功率发射电流 150mA，掉电模式时仅为1uA

6个数据通道，126个通讯通道，1MHz 步进

增强型ShockBurst”工作模式，硬件的CRC校验和点对多点的地址控制

数据包每次可传输1～32Byte的数据

4线SPI通讯端口，通讯速率可达10Mbps，适合与各种MCU连接，编程简单

可通过软件设置工作频率、通讯地址、传输速率和数据包长度

模块IRQ中断输出指示

典型应用

酒店电子门锁、生物识别门禁管理系统

智能教学设备、婴儿监护、医病房呼叫系统

家庭电器和灯光智能控制

水、电、煤气，暖气自动抄表收费系统或无功补偿及电网监测

LED屏无线传输文字，图片和无线控制

无线吊秤、车辆监测、老化设备检测无线鼠标、键盘、游戏机操纵杆

无人机遥控通讯无线门禁

无线数据通讯

安防系统

遥控装置

遥感勘测

运动滑板运动相机等

工业传感器

高端玩具
