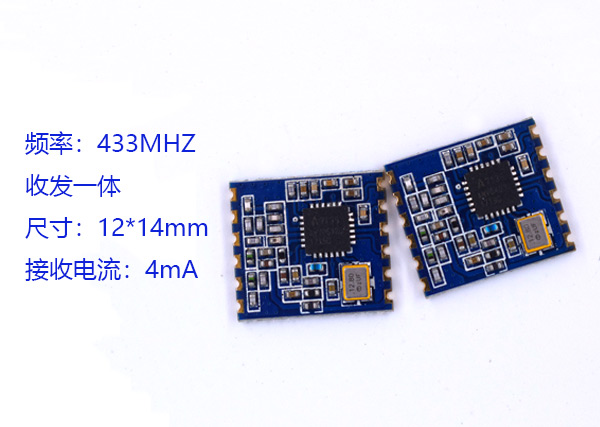

模块概述

A7139无线模块是基于笙科的A7139无线收发芯片设计，是一款完整的、体积小巧的、低功耗的无线收发模块。A7139是一个 ISM 频段无线收发芯片，主要设定为 315 / 433 / 470/ 868 / 915 /MHz ISM/ SRD频段，输出功率可达 20dBm，传输速率达 250Kbps。此款433无线模块主要突出低功耗优势，为很多电池供电的电子产品解决功耗大难题。用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线产品。

　　一、性能及特点

　　1、中心频率为433MHz，可工作于410-480MHz范围;

　　2、输出功率达20dBm;

　　3、高接收灵敏度;

　　4、支持FSK, GFSK调制方式，可编程控制;

　　5、通信速率0～250Kbs，可编程配置;

　　6、独立的64byte发射/接收数据缓冲区;

　　7、低功耗，接收电流<4mA(AGC Off);

　　8、具有低功耗工作模式，功耗<0.3uA;

　　9、WOR功能可设置待机和接收状态切换时间以降低功耗;

　　10、供电电压：2.2～3.6V DC

　　10.支持FIFO和Direct两种数据传输模式

　　二：应用范围

　　1、物流跟踪、仓库巡检、电子标签等

　　2、替代232、485进行无线数据通信

　　3、工业仪器仪表无线数据采集和控制

　　4、AMR(水、电、煤气)三表抄表

　　5、建筑物与住宅(智能家居)控制

　　6、电子消费类产品无线遥控

　　7、无线报警与安全系统

　　8、无线传感器网络

　　三：模块尺寸及脚位定义

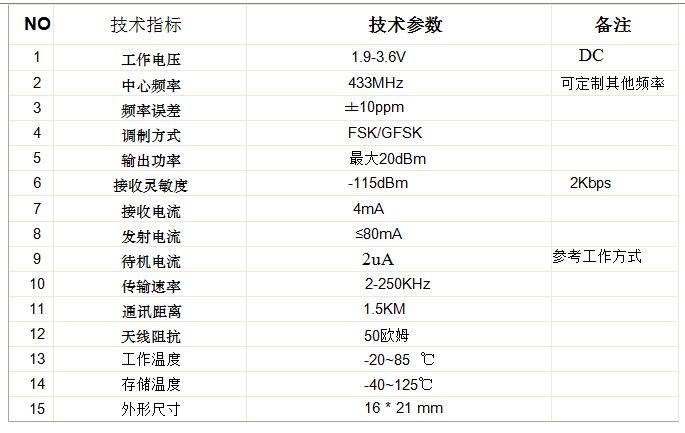

　　四：技术参数

　　五、使用注意事项

　　1. 模块供电电压范围在1.9~3.6V之间，不能在这个范围之外，如果超过3.6V将会烧坏芯片，推荐工作电压3.3V.

　　2. 模块接口采用半圆焊盘方式，所有GND引脚要和系统电路的逻辑地可靠连接。

　　3. 天线部分要远离系统地。

　　4. 没有集成硬件SPI接口的单片机也可以控制本模块，用普通I/O口模拟SPI的时序进行读写操作即可，SPI速率不要超过10MHZ.

　　5. 如果是3.3V供电，可以直接和A7139模块IO口连接。如果与5V供电单片机连接，一般推荐串接1-4.7K电阻，否则容易烧坏芯片。

　　6. GIO1，GIO2是通用数字I/O,可根据应用配置以产生需要的信号。

　　7. 在多信道应用中，信道间隔是1MHZ,如果小于1MHZ，易产生同频干扰。
