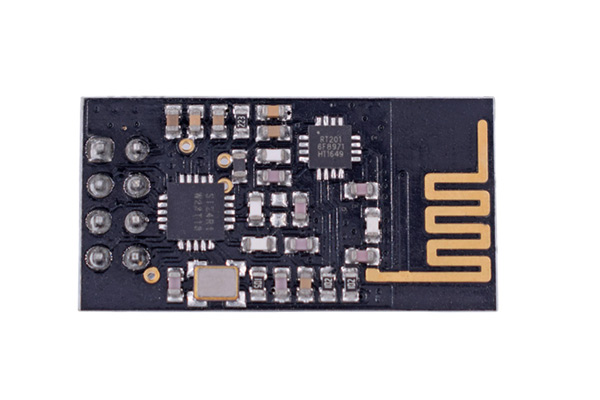

无线模块 nRF24L01+ 半孔模块注意事项

文章出处:责任编辑:查看手机网址
扫一扫!无线模块 nRF24L01+ 半孔模块注意事项扫一扫!
人气:-发表时间:2017-10-18 18:40【

四:注意事项

4.1 静电

无线模块为静电敏感器件,使用时请注意静电防护,特别是在干燥的冬季尽量不用收去触摸模块上的器件,以免造成不必要的损坏。

4.2 电源

无线模块推荐使用纹波小的直流电源,工作电压建议在 3.3V 工作。模块的接地要稳定可靠,地线尽量靠近电源总地。如使用开关电源的话,一定要加强退藕,以免开关电源的纹波和尖峰脉冲影响模块的工作特性。

4.3 单片机

如果模块工作在 3.3V 时,不考虑低功耗的话,可以直接和 5V 单片机系统连接,不过最好是加一个 4.7K的隔离电阻。如果是连51系列的单片机P0口的话,请加 10K的上拉电阻。另模块的SPI速率最高能支持到10M,一般建议在1M或几百 K的SPI速率即可。

4.4 测试

模块采用PCB天线,此天线容易受外部线路影响,使用时,此天线底下和周围请不要走线路或摆放器,可以的话最好挖空。2.4G 频率比较高,各种材质均有一定的影响,一般的塑料影响不大,如有金属物体会产比较明显的影响,此时建议使用 SMA 馈线来外接 SMA天线。
